Teplovodní podlahové vytápění je efektivní způsob šíření tepla z povrchu podlahy, který zajišťuje rovnoměrné a pohodlné vytápění celé místnosti. Tento systém, který funguje na principu rozvodu horké vody v trubkách uložených pod podlahou, je vysoce komfortní, energeticky úsporný a estetický.
Hlavní komponenty
- Trubky podlahového topení – slouží k přenosu horké vody.
- Rozdělovače s odvzdušňovačem – rozdělují vodu do jednotlivých okruhů.
- Skříně pro rozdělovače – estetická a ochranná úprava rozdělovačů.
- Kohouty a ventily – umožňují regulaci teploty a průtoku.
- Podlahové fólie - funguje jako izolační a reflexní vrstva, která odráží teplo zpět do vytápěného prostoru.
Všechny tyto součásti spolu musí harmonicky spolupracovat, aby byl zajištěn efektivní provoz systému.
Výhody teplovodního podlahového topení
- Energetická účinnost: Teplovodní podlahové vytápění funguje při nižších teplotách (kolem 35–45 °C) než klasické radiátory, které vyžadují teploty kolem 60–70 °C. Nižší provozní teplota znamená nižší spotřebu energie.
- Rovnoměrné rozložení tepla: Teplo je šířeno rovnoměrně po celé ploše místnosti.
- Zdravější prostředí: Podlahové topení nevíří prach jako radiátory, což ocení zejména alergici.
- Kompatibilita s obnovitelnými zdroji energie: Systémy teplovodního podlahového topení jsou ideální pro kombinaci s tepelnými čerpadly, solárními panely a jinými nízkoteplotními zdroji tepla.
Co je třeba zvážit před instalací
- Stavební výška podlahy
Instalace teplovodního podlahového topení zvyšuje stavební výšku podlahy o několik centimetrů. Je důležité tuto skutečnost zohlednit v projektové fázi, zejména při rekonstrukcích. - Typ podlahové krytiny
Podlahové topení je kompatibilní s většinou podlahových krytin, ale je důležité vybrat materiál, který dobře přenáší teplo, jako jsou dřevěné podlahy, vinyl a laminát nebo dlažba. - Izolace podlahy
Tepelná izolace podlahy je klíčová pro efektivitu systému. Izolace zajišťuje, že teplo nebude unikat směrem dolů, ale bude se šířit směrem do místnosti.
Možnosti podlahového vytápění
Existují dva základní typy podlahového topení
Teplovodní podlahové topení
Tento typ využívá horkou vodu, která cirkuluje v trubkách, uložených v podlaze. Je vhodný zejména pro novostavby nebo větší rekonstrukce, kde je možné vytvořit potřebnou stavební výšku pro instalaci systému.
-
Výhody: Vysoká energetická účinnost, kompatibilita s různými zdroji tepla (kotel, krbová kamna s teplovodním výměníkem, tepelné čerpadlo, solární panely), nižší provozní náklady.
-
Nevýhody: Vyšší pořizovací náklady a složitější instalace.
Elektrické podlahové topení
Elektrické systémy využívají topné kabely nebo fólie, které jsou uloženy pod povrchem podlahy.
- Výhody: Rychlá a snadná instalace, nižší pořizovací náklady, vhodné pro menší prostory nebo jako doplňkové vytápění.
-
Nevýhody: Vyšší provozní náklady oproti teplovodním systémům.
Trubky podlahového topení
Trubky jsou základním stavebním kamenem podlahového vytápění. Přenášejí ohřátou vodu, která zajišťuje rovnoměrné šíření tepla po celé ploše místnosti.
Nejčastěji se používají plastové vícevrstvé trubky, které jsou odolné proti korozi, vysokým teplotám a mají dlouhou životnost. PEX-AL-PEX a PE-RT trubky jsou flexibilní a snadno se instalují.
Systém PEX-AL-PEX
PEX-AL-PEX je vícevrstvá trubka, která se skládá ze tří vrstev
- Vnitřní vrstva: Zesítěný polyethylen (PEX), který je odolný vůči vysokým teplotám, tlaku a chemickým látkám.
- Střední vrstva: Hliníková vrstva (AL) zajišťující tvarovou stabilitu a fungující jako kyslíková bariéra.
- Vnější vrstva: Opět zesítěný polyethylen (PEX), který chrání trubku před mechanickým poškozením a vnějšími vlivy.
Výhody
- Kyslíková bariéra: Hliníková vrstva zabraňuje pronikání kyslíku do systému
- Nízká tepelná roztažnost: Díky hliníkové vrstvě je trubka méně náchylná k tepelné roztažnosti
- Vysoká odolnost: Vhodné pro systémy s vysokými teplotami a tlakem
Systém PE-RT
PE-RT je vyrobena z jednoho materiálu
- Struktura: Trubka je vyrobena z polyethylenu modifikovaného tak, aby byl odolnější vůči teplotám a tlaku
Výhody
- Flexibilita: PE-RT trubky jsou velmi pružné, což usnadňuje jejich instalaci, zvláště při podlahovém vytápění, kde je potřeba vytvářet různé oblouky a ohyby.
- Odolnost vůči teplu: Schopnost dlouhodobě odolávat vysokým teplotám
- Snadná instalace: Díky své flexibilitě a lehkosti jsou tyto trubky jednodušší na manipulaci a montáž než kovové nebo vícevrstvé trubky.
- Cena: Jsou často cenově dostupnější než PEX-AL-PEX trubky.
Srovnání a použití
-
PEX-AL-PEX: Vhodná pro systémy, kde je klíčová nízká tepelná roztažnost, kyslíková bariéra a vysoká mechanická odolnost. Používá se v podlahových topných systémech, centrálním vytápění, rozvodech teplé vody, instalaci automatické závlahy a při instalaci klimatizačních jednotek
-
PE-RT: Používá se u podlahového vytápění a rozvodech teplé i studené vody v domácnostech.
Systém uchycení trubek
Existuje několik metod, jak trubky připevnit k podkladu.

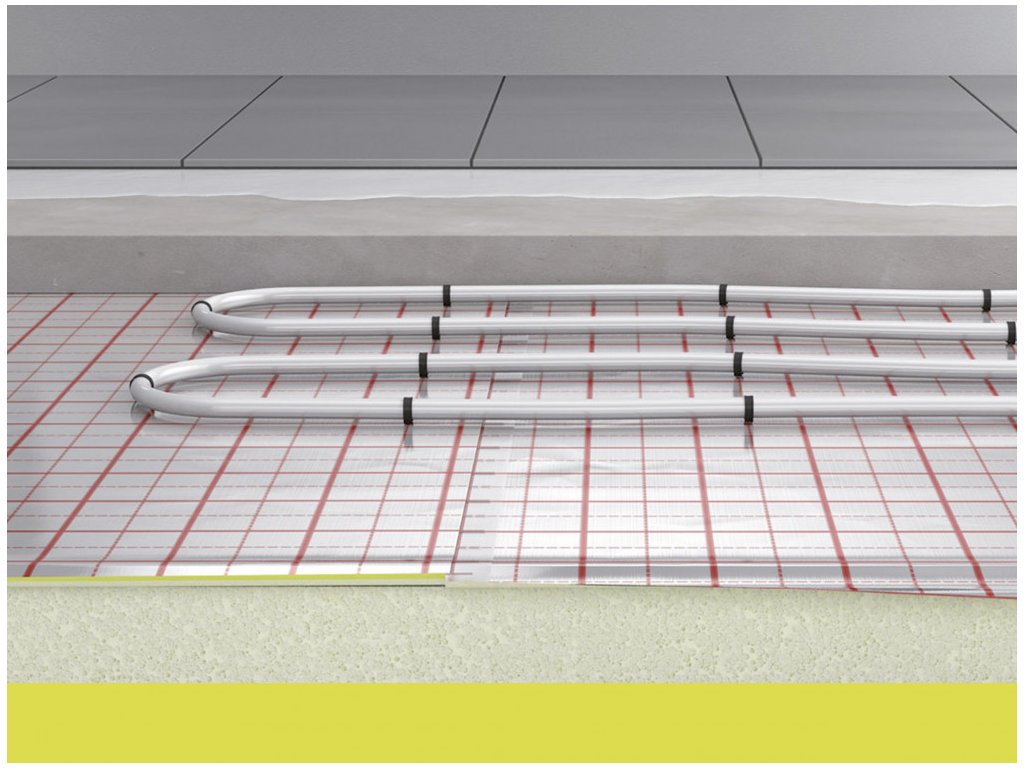

- Tacker systém: Trubky jsou uchyceny k izolačním deskám pomocí speciálních plastových spon, které jsou vstřelovány do desek.
- Montážní rohože: Trubky jsou vedeny a uchyceny v rohožích s předdefinovanými drážkami nebo výstupky, což zajišťuje rychlou a přesnou instalaci.
Rozdělovače
Rozdělovač pro podlahové topení je hlavním komponentem pro rovnoměrné rozdělení tepla v podlahových topných systémech. Varianty rozdělovačů zahrnují různé počty okruhů, obvykle od 2 do 18, a jsou kompatibilní s podlahovým topením v průměrech trubky 16–20 mm.
Rozdělovače jsou připojeny k centrálnímu zdroji tepla (například kotli) pomocí přívodních a zpětných potrubí. Jednotlivé výstupy z rozdělovače jsou pak napojeny na trubky vedoucí podlahovým systémem. Do systému je možné integrovat i regulační ventily a další prvky pro přesnější ovládání teploty.
-
Počet okruhů: Závisí na velikosti a členitosti vytápěné plochy. Každá místnost může mít svůj vlastní okruh, který lze samostatně regulovat.
-
Termostatické ventily a průtokoměry: Každý okruh na rozdělovači může být osazen termostatickým ventilem, který reguluje teplotu v okruhu, a průtokoměrem, který umožňuje sledovat a upravovat průtok vody.
Tlaková zkouška
U každého rozdělovače je provedena tlaková zkouška, což zajišťuje jeho spolehlivost a dlouhou životnost.
Odvzdušňovače
Odvzdušňovače jsou důležité pro odstraňování vzduchu z topného systému. Vzduchové bubliny mohou způsobit neefektivní přenos tepla a hlučnost systému, proto je odvzdušňování zásadní pro správné fungování podlahového topení.
-
Rozdělovače s ventilem na klíč: Rozdělovače s manuálním odvzdušňováním jsou navrženy pro optimální provoz podlahového vytápění. Odzvdušnění se provádí pomocí klíčku.
-
Automatické odvzdušňovače: Tyto komponenty neustále monitorují systém a automaticky odvádějí přebytečný vzduch, čímž zajišťují hladký provoz topného systému.
-
Propojení: Odvzdušňovače se nejčastěji montují na vrchní část rozdělovače, kde vzduch přirozeně stoupá. Jejich propojení se systémem je jednoduché, napojují se přímo na rozdělovač.
Skříně pro rozdělovače
Skříně pro rozdělovače slouží k bezpečnému a estetickému uložení rozdělovačů podlahového vytápění. Zajišťují ochranu rozdělovačů a ventilů před poškozením, a zároveň umožňují snadný přístup pro údržbu a kontrolu.
-
Typy skříní: Existují zapuštěné (podomítkové) a nástěnné (nadomítková) skříně, které umožňují flexibilní umístění rozdělovače v různých typech staveb.
Správná volba a instalace jednotlivých komponentů je klíčová pro jeho dlouhodobou funkčnost a efektivitu. Pokud si nejste jisti výběrem, ozvěte se nám, rádi vám pomůžeme.
